Bingo Verkabeln

[bingomex]

An alle Elektroniker oder Bingoexperten oder an Alle, die mehr techn. Vertständnis haben als Ike Könnte mir vorstellen, da gibbet den ein oder anderen.

Wollte heute Kabinet mit dem Kopfteil vereinigen, aber leider war es nicht der erhoffte einfache Weg

Unten befinden sich 2x Strom + 2 Kabel (Masseband ?) .... aber am Kopfteil sehe ich erstmal nur einen Anschluss. Da war leider Schluß mit lustig.

Kann mir jemand per Ferndiagnose einen Tip (auch für Techn.-Unterentw.) geben ?

Versuche mal ein Bild hinterher zu schießen

Vielen Dank im Voraus

Bingo (ich weiß, ich erweise dem Gerät keine Ehre)

[bingomex]

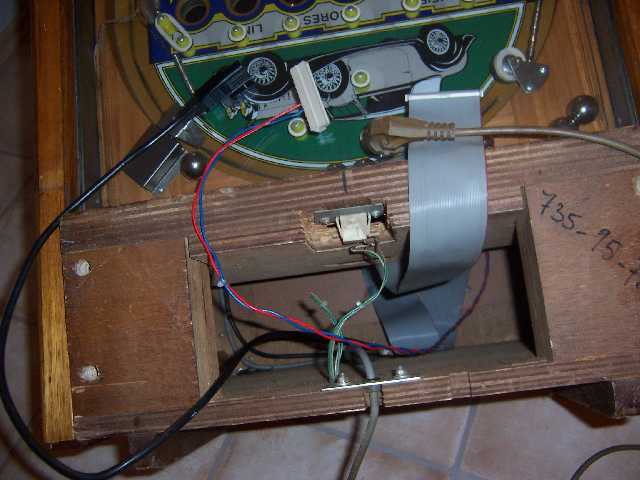

So, oder so ähnlich sieht das aus

[bingomex]

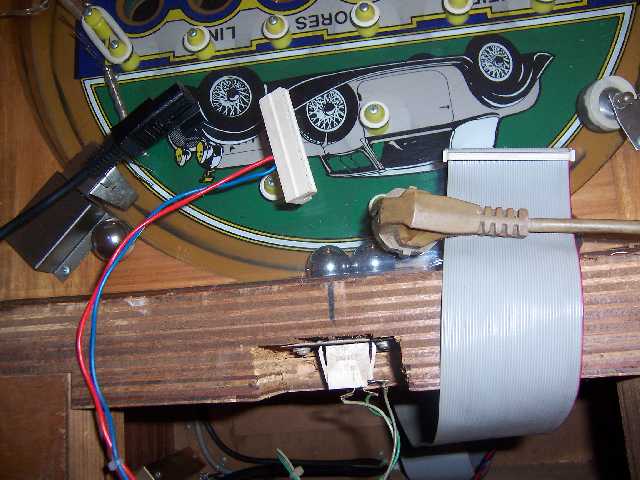

und so

[bingomex]

etwas besser - untere Teil

[bingomex]

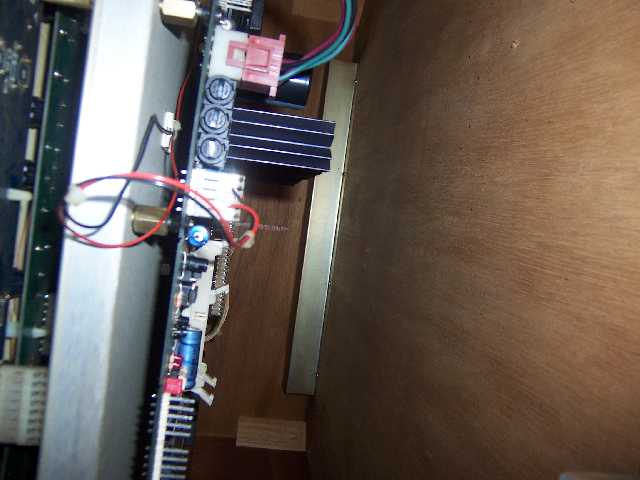

und beim Kopfteil sieht es so aus

[bingomex]

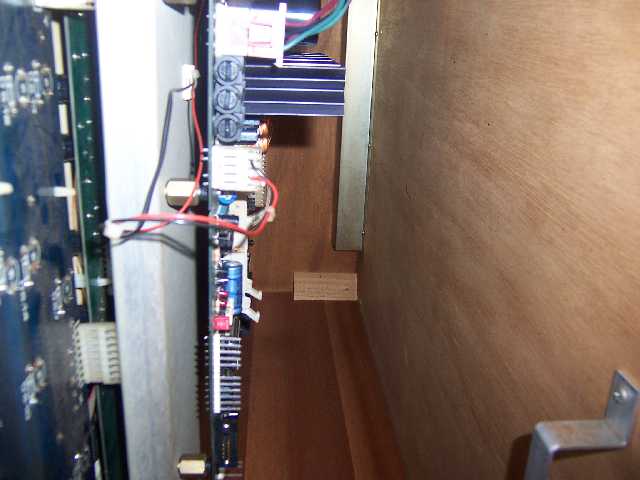

und wie sollen die zusammen kommen ?

[bingomex]

also rausgucken, tut beim Kopfteil nur die eine Steckleiste (Bild 1) da werd einer schlau draus

Gruß vom Ahnungslosen

Henry aka bingo

[Skateball]

In Bild 4 und 5 ist eine Stiftleiste zu sehen, paßt da nicht ggfs. die Buchsenleiste aus dem Kopfteil drauf?

Das schwarze Stromkabel hat am Ende einen sog. Kaltgerätestecker. Das ist quasi das Ende, wo der Strom rauskommt.

Vielleicht ist im Kopfteil auch noch eine entsprechende Buchse, wo das schwarze Kabel draufpaßt?

Gruß

Andreas

P.S. Ähh Henry, wie war Dein Name nochmal....?

[bingomex]

Vielleicht ist im Kopfteil auch noch eine entsprechende Buchse, wo das schwarze Kabel draufpaßt?

Gruß

Andreas

P.S. Ähh Henry, wie war Dein Name nochmal....?

Mein Name ist " Bingo " und das ist gut so

Des Rätsels Lösung war das Kopfteil, da befinden sich, schön versteckt, die entsprechenden Gegenstücke. Hat zwar etwas gedauert, aber jeder Stecker hat sein Deckelchen bekommen. ....... und et funzt

Viele liebe Grüße

Bingo

Ps: Habe gerade auf meinem (scheiß) Handy einen nichtangenommenen Anruf von einem Bingoexperten gefunden. Danke für (vermutliche) Hilfestellung
