Displayadapter Bally EE


Empfohlene Beiträge

Geschrieben

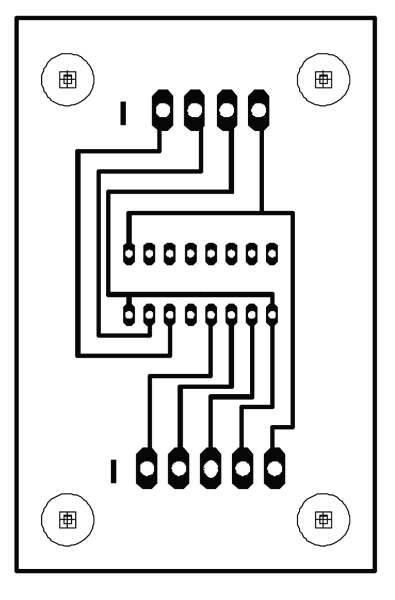

Diesen kleinen Adapter könnt ihr einbauen, wenn Ihr okaegi's 7-stelligen Umbau vornehmen wollt. Dieser kleine Adpater erzeut ein zusätzliches Datensignal, um 7-stellige Anzeigen ansteuern zu können. Diese Platine funktioniert NUR mit okaegi's EPROMs!

Pinbelegung:

Oben (Eingang)

Pin 1 Data 1 von A7J1-9

Pin 2 Date 2 von A7J1-8

Pin 3 GND von A/J1-13

Pin 4 5V von A/J1-20

Diese Kabel werden vor dem ersten Display abgefangen (Kabel durchtrennen!)!

Unten (Ausgang)

Pin 1 Data 1 an A7J1-9

Pin 2 Date 2 an A7J1-8

Pin 3 Data 3 an A7J1-12 (NEUE DATENLEITUNG an alle 7-stelligen Displays!)

Pin 4 GND an A/J1-13

Pin 5 5V an A/J1-20


Geschrieben

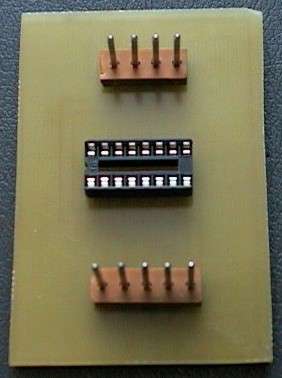

So sieht der Adapter aufgebaut aus:


Geschrieben

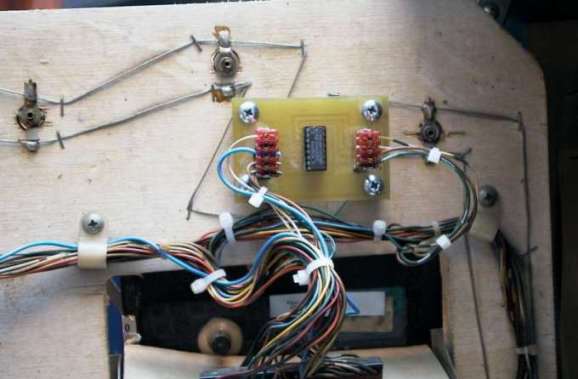

...und so eingebaut in einen Flipper! (PLASTIKABSTANDSHALTER nicht vergessen!)
