Pfusch am Flipper


Empfohlene Beiträge

Geschrieben

So hab noch ein paar Bilder von meiner Gottlieb Register (1957) renovation gefunden....

Hier mal ein Bild von einer klassischen Alu Sicherung und einer schönen Lärmdämmung...


  • Antworten 276
  • Erstellt
  • Letzte Antwort

Top-Benutzer in diesem Thema

  • Skateball

    63

  • Medusa

    42

  • Stronzo

    30

  • Volley

    22

Top-Benutzer in diesem Thema

Veröffentlichte Bilder

Geschrieben

Und hier noch ein selbstgemachte Coilstop aus dem gleichen Flipper...

Geschrieben
Man beachte besonders die geschickt angebrachte schwarze Umlenkrolle. laugh.gif


der hat sich Mühe gemacht

Geschrieben

Da hat wohl jemand seinen Lötkolben vergessen...


  • 4 Wochen später...
Geschrieben

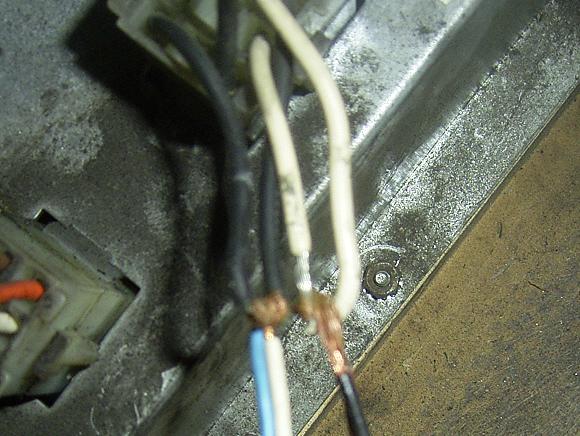

Fehlermeldung des Kunden: das Gerät bleibt öfter mal stehen.

Ob das vielleicht mit der Spannungsversorgung zusammenhängt.......?


Geschrieben

Diese Sicherungshalter sollten mal ursprünglich Strom leiten...


Geschrieben

Und hier verneigen wir uns in Ehrfurcht vor den Lötkünsten eines Zeitgenossen, der diese Gleichrichter als Ersatz "eingelötet" hat.


  • 1 Monat später...
Geschrieben

Auch nicht schlecht:

man lötet ein IC aus, baut dafür einen Sockel ein (man achte auf die [nicht vorhandene] Lötung auf der Platinenoberseite) und versucht dann, das vorher ausgelötete IC in den Sockel zu stopfen...


Geschrieben

Oder hier:

Da der Transistor zur Ansteuerung einer Spule hops gegangen ist, kam der Vorbesitzer dieses Solenoid Drivers auf folgende Idee:

man nehme den Ausgang des Vortreibers, lege ihn auf einen Transistor, der in diesem Gerät ohne Funktion wäre (gelber Draht) und brücke den Ausgang dieses Transistors wieder zurück auf den passenden Pin der Buchsenleiste (roter Draht).


Geschrieben

Der Ausgang des Vortreibers zum Aushilfstransistor wird unterbrochen und sogar der Pin an der Stiftleiste wird entfernt.

Warum aber nicht einfach einen neuen Transistor an alter Stelle eingelötet und mit ein paar kleinen Drahtbrücken wieder mit den Leiterbahnen verbunden?

Die vorliegende Idee ist zwar irgendwie nicht schlecht, aber doch zuviel des Guten...


Geschrieben

Ein Verhau von neuen Sicherungshaltern, natürlich nicht beschriftet und in Kreuz-Knubbel-Schaltung verdrahtet.


  • 6 Monate später...
Geschrieben

was für ein Aufwand, wo doch auch bei den alten ee-Sterns problemlos die WMS plunger+Plastikanhängsel reinpassen und funzen rolleyes.gif

Gruss

Jean-Claude


Geschrieben (bearbeitet)

... da hab' ich auch noch einen aus dem Power Play:

Irgendwie sieht das nach einem dicken Widerstand aus 'ner Kaffemaschine aus.

Das würde auch die Kennzeichnung "Rosenthal" erklären.

Gruß

Thomas


Bearbeitet von Thomas_L
  • 1 Monat später...
Geschrieben

Abgesehen von den Gummis stimmt hier doch was nicht... blink.gifrolleyes.gif


  • 2 Wochen später...
Geschrieben

Nun habe ich mich mal an ein PDB WPC rangetraut. Ist doch gut geworden oder?

Jetzt darf ich an MIB's Super Mario Bros. biggrin.gif


  • 8 Monate später...
Geschrieben

Weil einst die Plunger hier vorknallten

muß nun ein Blech den Coilstop halten.


Geschrieben

Immer wieder schön die Bilder. top.gif

Hier mal was von mir.Vishayplatine mit Cherryglaskolben.


Geschrieben

Funktioniert seit 2 Jahren. laugh.gif

2 Stunden Arbeitszeit!
