Schaltplan Gottlieb SYS 80B

[Fanti]

Hallo Leute,

brauche dringend Schaltplan per PDF (deutsch) für meinen Flipper SYS 80 B Gottlieb.

Kann jemand helfen?

[Volley]

Hab ich leider nicht auf der Platte. Ob es den in deutsch gibt wäre die nächste Frage...

Jean-Claude, kannst Du helfen?

[Fanti]

danke frank erstmal vielleicht findet sich ja noch jemand!!

[Medusa]

habe eine zip Datei

@Frank - schicke ich dir mal

da ich momentan eher sporadisch 'unterwegs' bin, reiche Fanti weiter

[Volley]

Jean-Claude, das sind nur Apron Cards usw. Kein Manual, kein Schaltplan!

Horchste mal in France rum?

[Drugi]

Ich habe einige Schaltrpläne und Handbücher, vielleicht ist ja sogar das richtige dabei.

Drugi

[Medusa]

Jean-Claude, das sind nur Apron Cards usw. Kein Manual, kein Schaltplan!

Horchste mal in France rum?

ja

[Medusa]

müsstest du jetzt haben....

[Volley]

Und weitergeleitet...

[sunshine]

Falls noch Bedarf besteht, ich habe das englische Manual mit den Schaltplänen als PDF. Dass es die Schaltpläne auch in deutsch gibt, wäre mir neu.

[Medusa]

bei mir sind 2-3 Seiten auf Französisch - denke aber, dass diese tech.info vom dortigen Importeur damals beigefügt wurde

[Uffi33]

...vielleicht kann ich auch helfen...

Habe mich intensiv mit dem Sys80 beschäftigt, neue Platinen und Netzteile entwickelt und gebaut. Anschließend im Flippermuseum Schwerin getestet.

Natürlich dazu auch neue Pläne in Farbe gezeichnet. Bei den alten Kopien einer Kopie von einer Kopie-PDF´s war ja kaum noch was zu lesen.

Bei Interesse (Pläne, Driverboard mit Testfunktion über Arduino + Arduino-Testmodul) einfach eine persönliche Nachricht an mich senden.

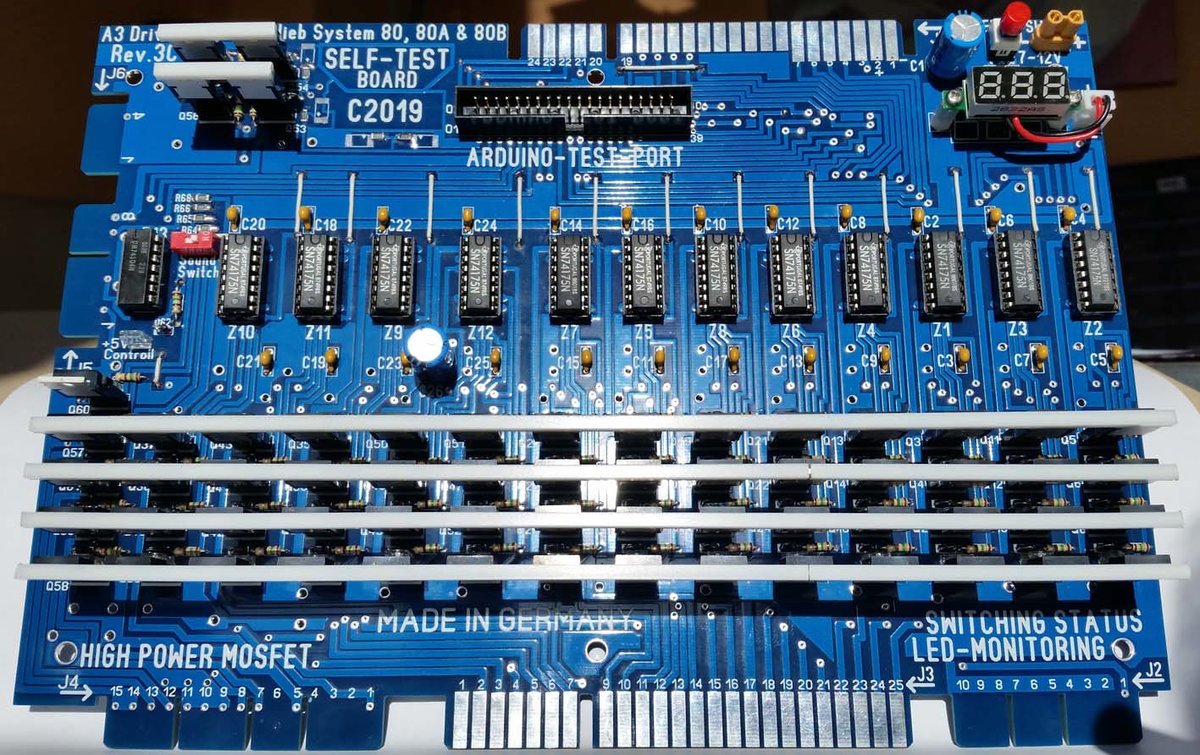

Hier noch ein Foto des Driverboard´s Sys80, Sys 80A und Sys80B - Rev.3C:
